AWS IAM - AD Federation with Identity Provider





개요

---

• AWS IAM의 Identity Provider를 이용하여, Managed AD와 Federation 작업 진행
• AD 계정 기반 SMAL 인증을 통해 AWS 리소스 접근 및 Multi Account 운영 전략





구성

---

• 테스트 구성으로 AD는 AWS EC2에 Windows 서버 구성 후 진행하였습니다.
• 구성도




  https://docs.aws.amazon.com/IAM/latest/UserGuide/id_roles_providers_enable-console-saml.html



Active Directory 구성

---

• 서버 정보
  • AMI Name: Windows_Server-2022-English-Full-Base-2025.01.15
• 서버 접속 참조
  • https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/connecting_to_windows_instance.html

RDP를 사용하여 Windows 인스턴스에 연결 - Amazon Elastic Compute Cloud

• [사전 작업] 초기 EC2 생성 후 Computer 이름 변경 및 Administrator 암호를 사전 변경해줍니다.

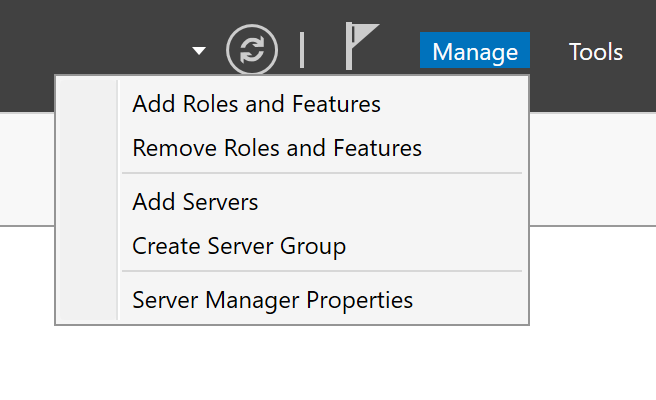

• 재부팅 완료 후 서버 관리자 -> 역할 및 기능 설치 선택

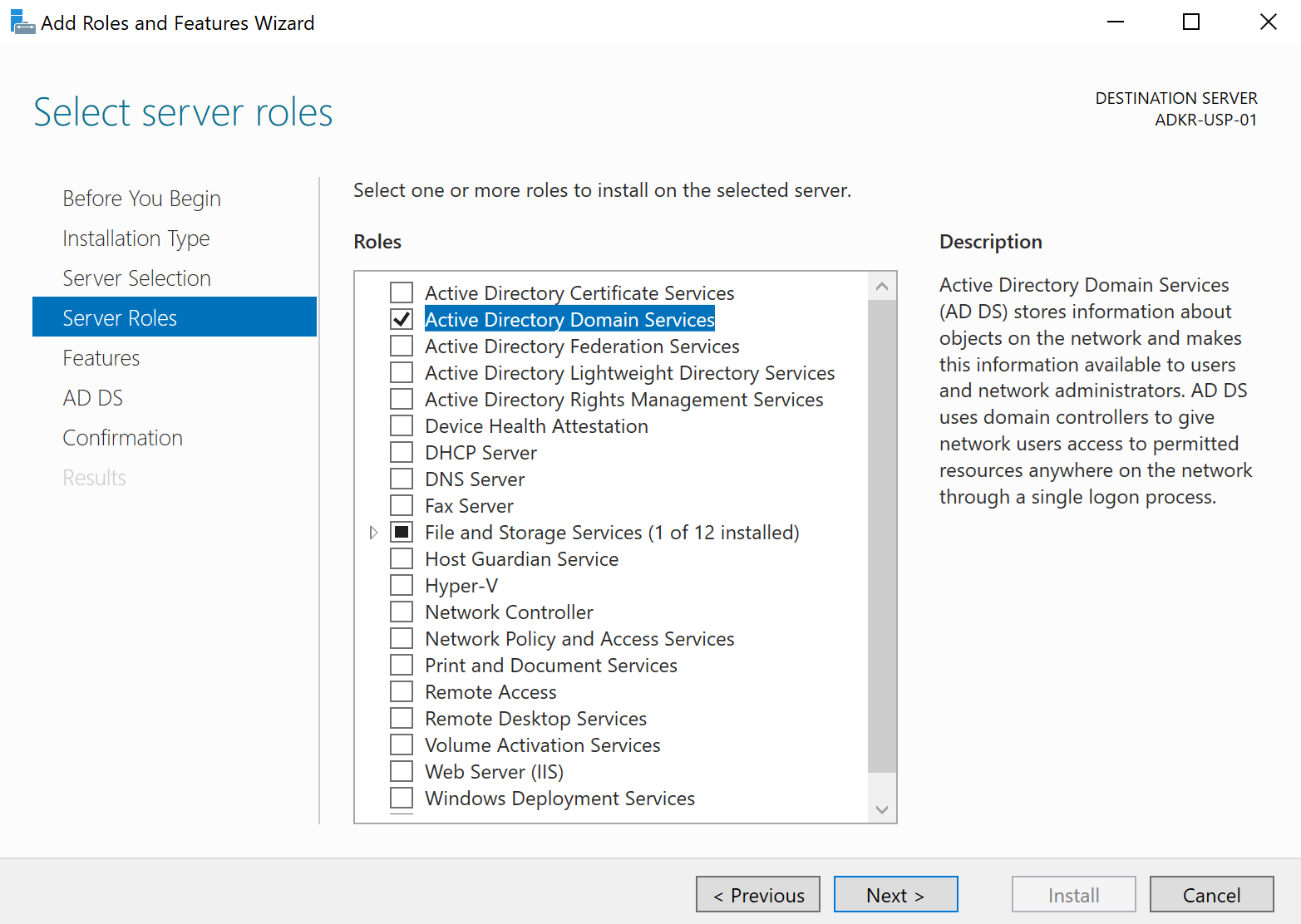

• "Active Directory Domain Services" 기능 설치



• 나머지는 Default 값으로 선택해주고 Active Directory 설치를 진행합니다.

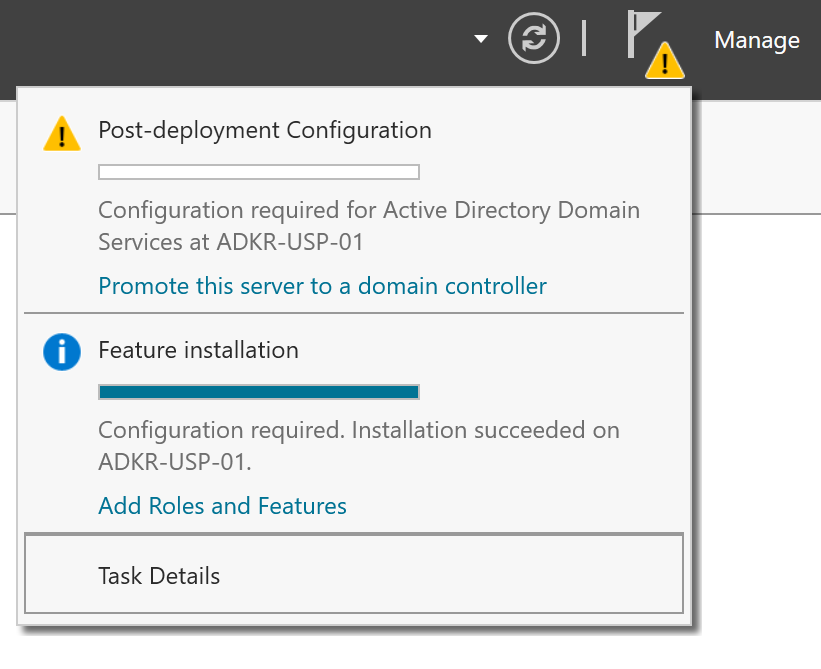

• 설치가 완료되면, 서버 관리자의 플래그에 도메인 컨트롤러 승격 관련 메세지가 표시되는데요, AD 관리를 위해 도메인 컨트롤러로 해당 서버를 승격해주도록 하겠습니다.

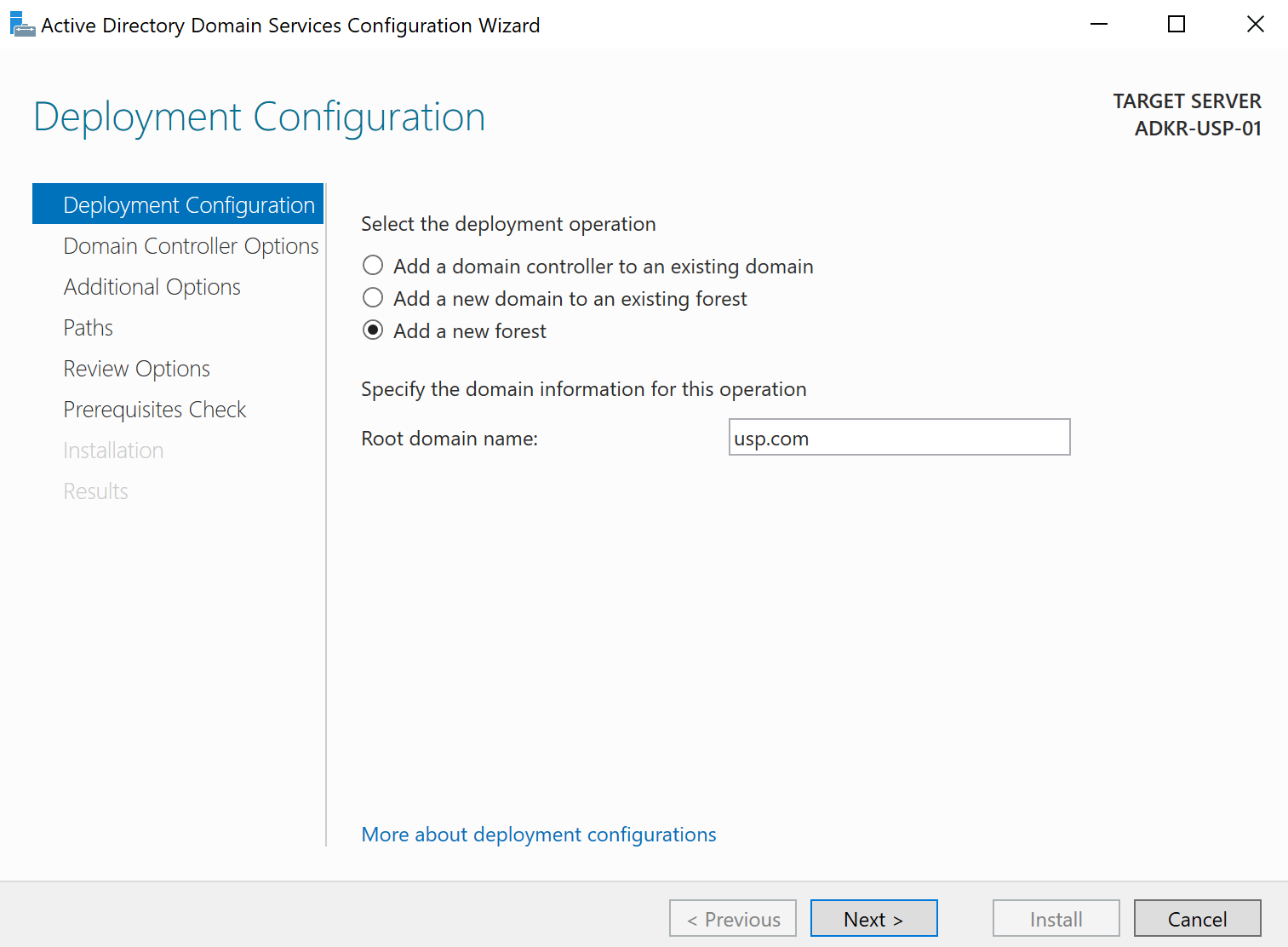

• 현재, 도메인은 신규 도메인으로 Forest 구성이 없으므로, "Add a new forest" 선택 후 신규 도메인 이름을 입력해줍니다.



• DSRM(Domain Services Restore Mode) Password를 입력해줍니다. (AD를 복구 시 부팅모드에서 사용 됩니다.)

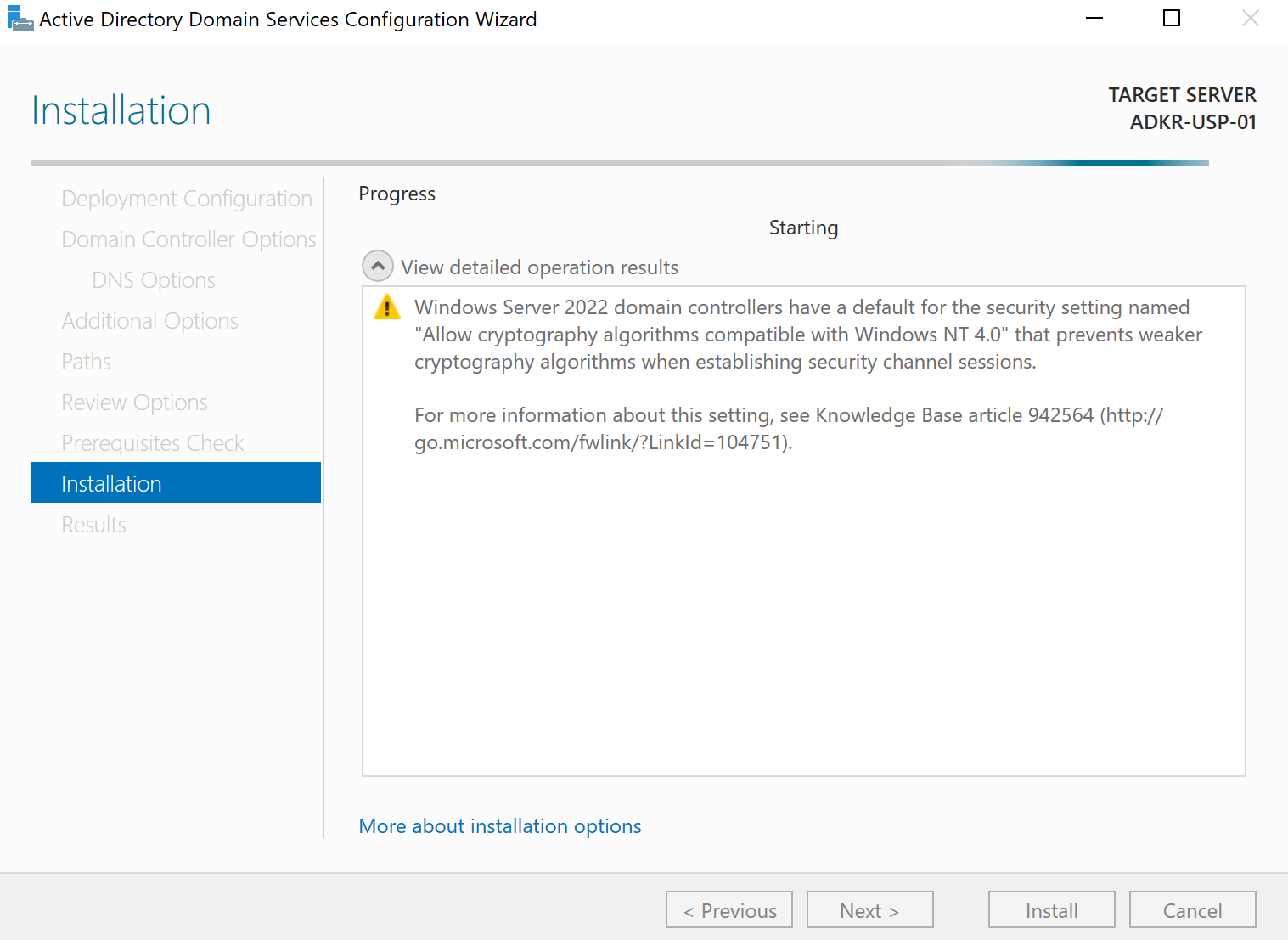

• 나머지는, Default 값으로 설치를 진행합니다.



• 도메인 컨트롤러 승격 완료 후 해당 서버 리부팅을 진행합니다.



Active Directory 사용자 및 그룹 구성

---

• 작업을 진행할 도메인 계정을 하나 생성 후에 해당 계정으로 전환 후 작업하겠습니다.
• "Active Directory Users and Computers" 접속 -> Users -> User 생성



• 작업에 필요한 권한 할당을 위해 아래 그룹의 멤버로 추가해 줍니다.
  • Domain Admins
  • Enterprise Admins
  • Schema Admins
  • Remote Desktop Users

• 생성한 계정으로 재접속해 줍니다.
  (해당 계정으로 계속 작업을 진행할 것으로, 편의를 위해 Active Directory Users and Computer 같은 App들은 작업 표시줄 고정해주시면 좋습니다.)



• AD Federation에 필요한 OU, 그룹, 유저를 생성해 줍니다.

  • 수동 생성 하셔도 되며, 아래 Git의 Powershell 스크립트를 이용하셔도 됩니다.
    • https://github.com/usheep91/aws-handson/blob/main/121/ad_object_create.ps1
  • "AWS" OU 생성
    • "AWS-Admin", "AWS-Dev" 그룹 생성 (AWS IAM Role 역할 전환 시 권한 분리용으로 사용합니다.)
    • "awsadmin", "awsuser" 유저 생성
    • 유저 들을 알맞은 그룹에 할당
      • "awsadmin" -> "AWS-Admin", "AWS-Dev"
      • "awsuser" -> "AWS-Dev"
  • 생성 완료 모습





• 이제 1차적인 AD 작업은 완료되었습니다. 그러면, AD FS 기능 설치 및 연동을 진행해보겠습니다.



AD FS 구성

---

• AD FS 구성 시 SSL 인증서를 요구하는데, Public 인증서의 경우 발급에 비용이 들어가니, AD에서 발급하는 사설 인증서를 먼저 발급해보겠습니다.

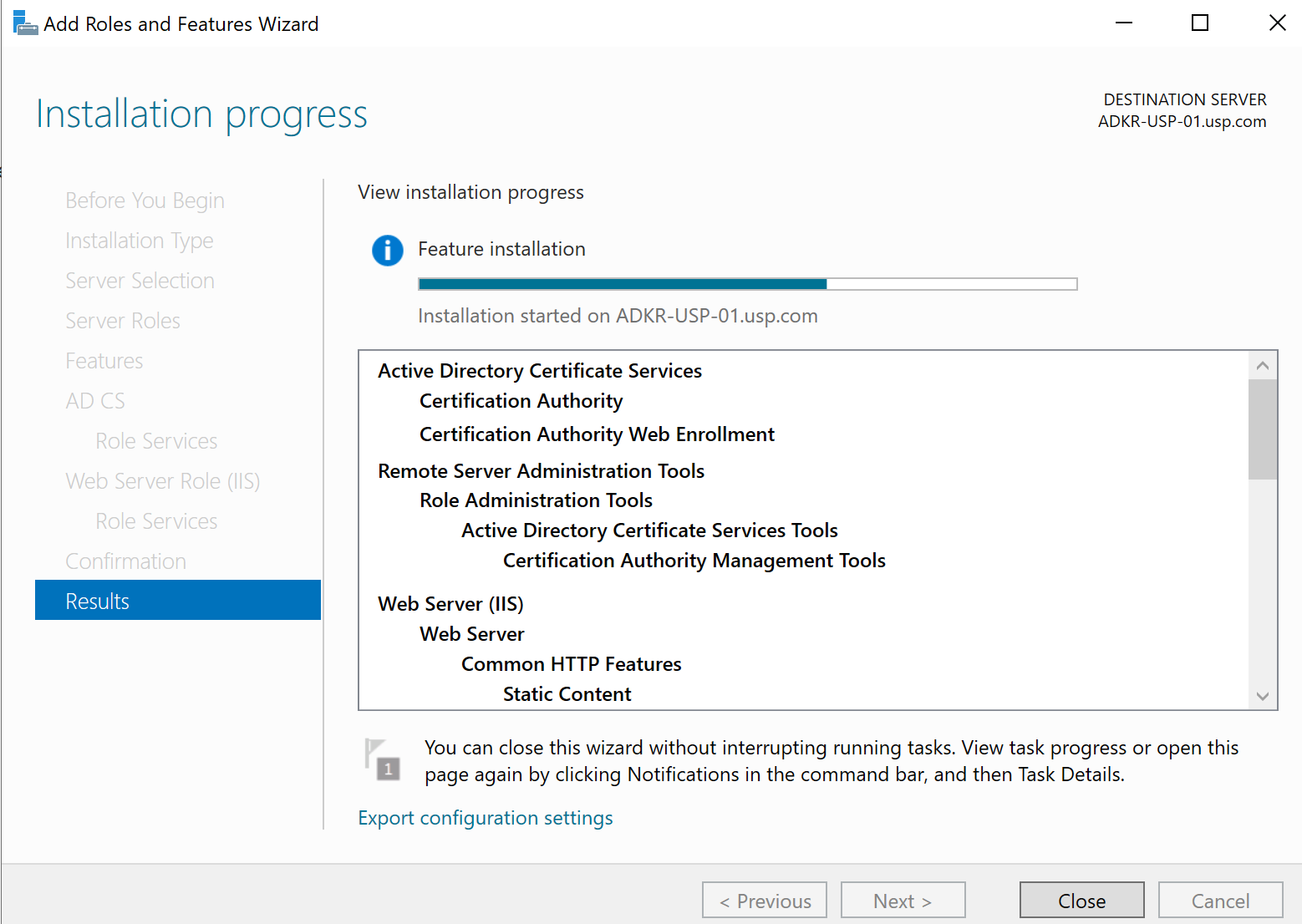

• 서버 관리자 -> 역할 및 기능 설치 -> "Active Directory Certificate Services" 선택

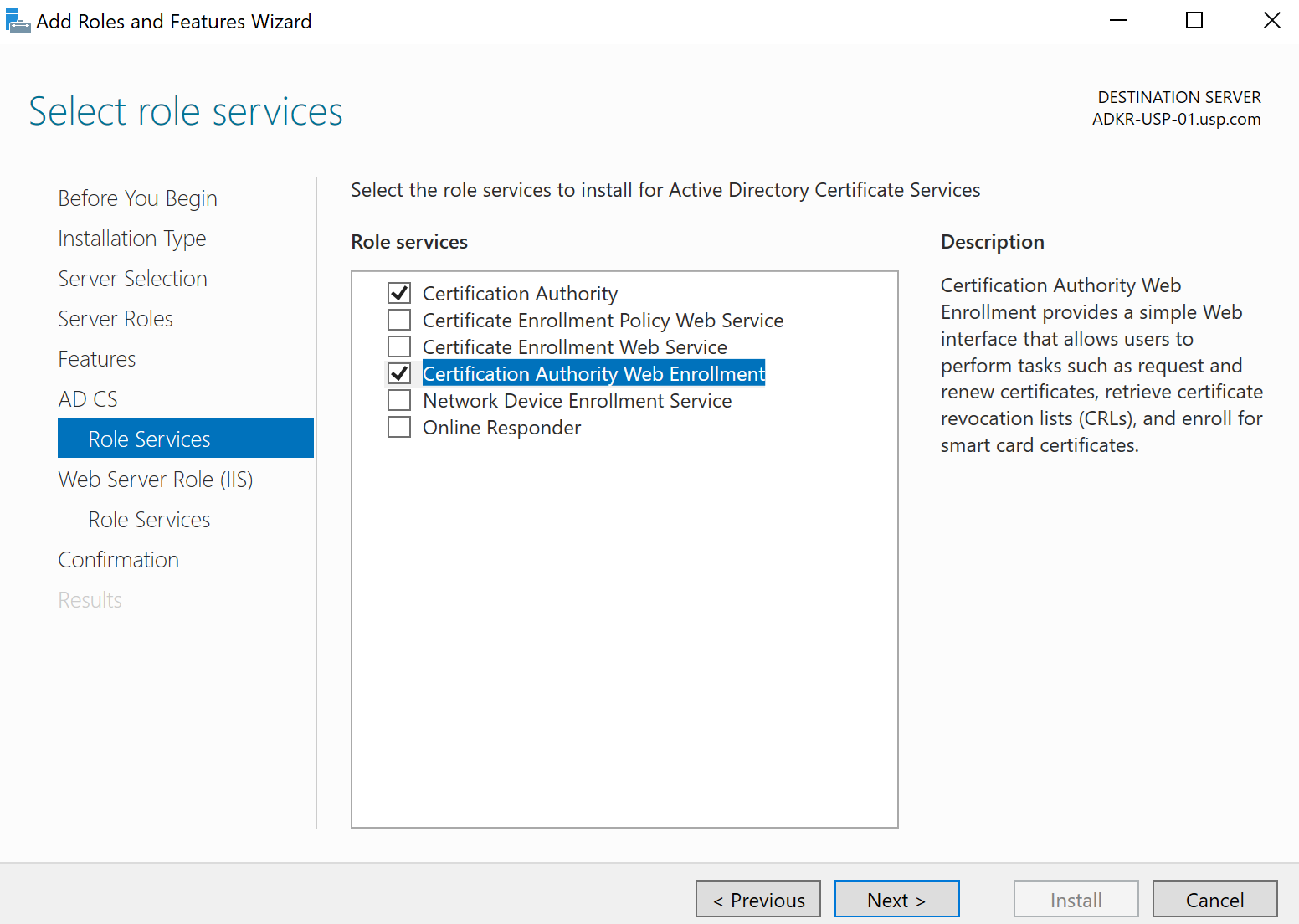

  • Role
    • Certification Authority (Default)
    • Certification Authority Web Enrollment (추가)



• 나머지는, Default 선택 후 설치를 진행합니다.

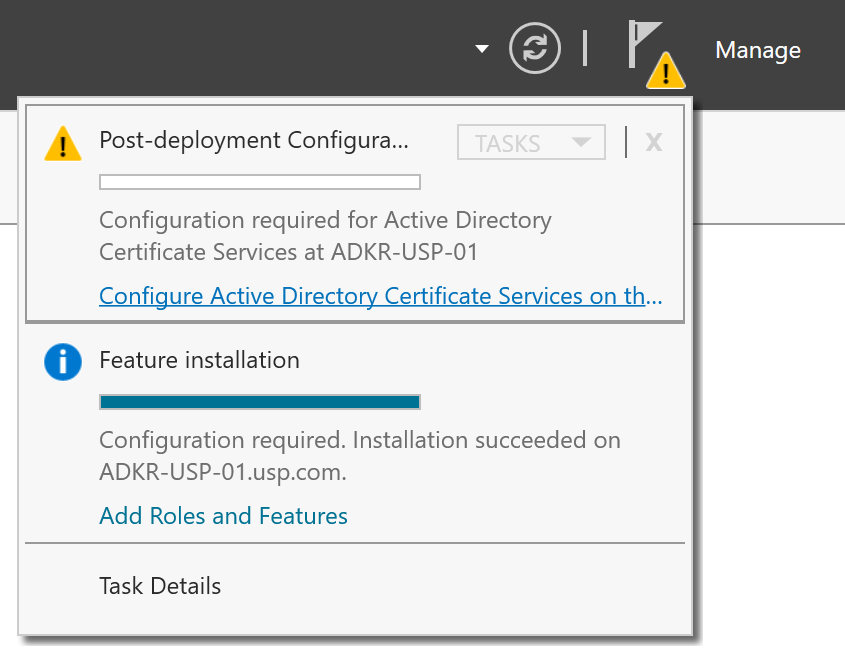

• 설치가 완료되면, CA 설정을 진행해줍니다.



• Role Services -> 기존 선택한 Role 2개 모두 선택
• Enterprise CA 선택
  • Enterprise: Active Directory를 필요로 하며, Group Policy를 이용하여 모든 사용자와 컴퓨터를 위해 Root CA 인증서를 자동으로 전파합니다. AD 기반 전사적으로 인증서 기반으로 사용할 때 이용
  • Standalone: Active Directory를 필요로 하지 않으며, 이름 그대로 독립적으로 구성될 수 있습니다. 매우 강력한 보안을 필요로 하여 네트워크가 단절된 곳에 Root CA를 설치해야 할 경우 이용
• Root CA 선택
• Create a new private key 선택, Key 암호화 방식 Default 선택

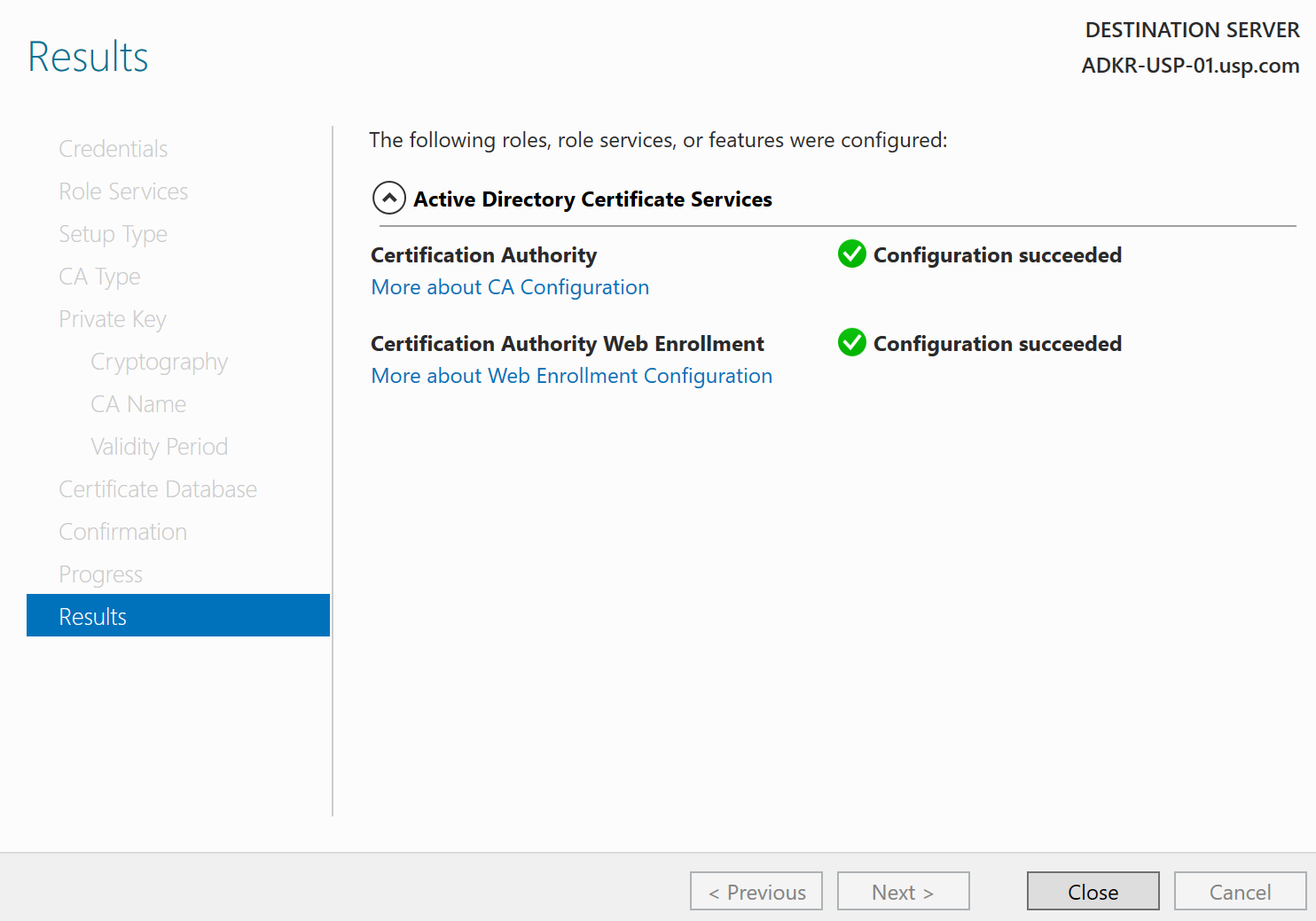

• 나머지, Default 값으로 선택 후 설정 완료해줍니다.



• 생성된 Root CA를 기반으로 사설 SSL 인증서를 발급해 보겠습니다.

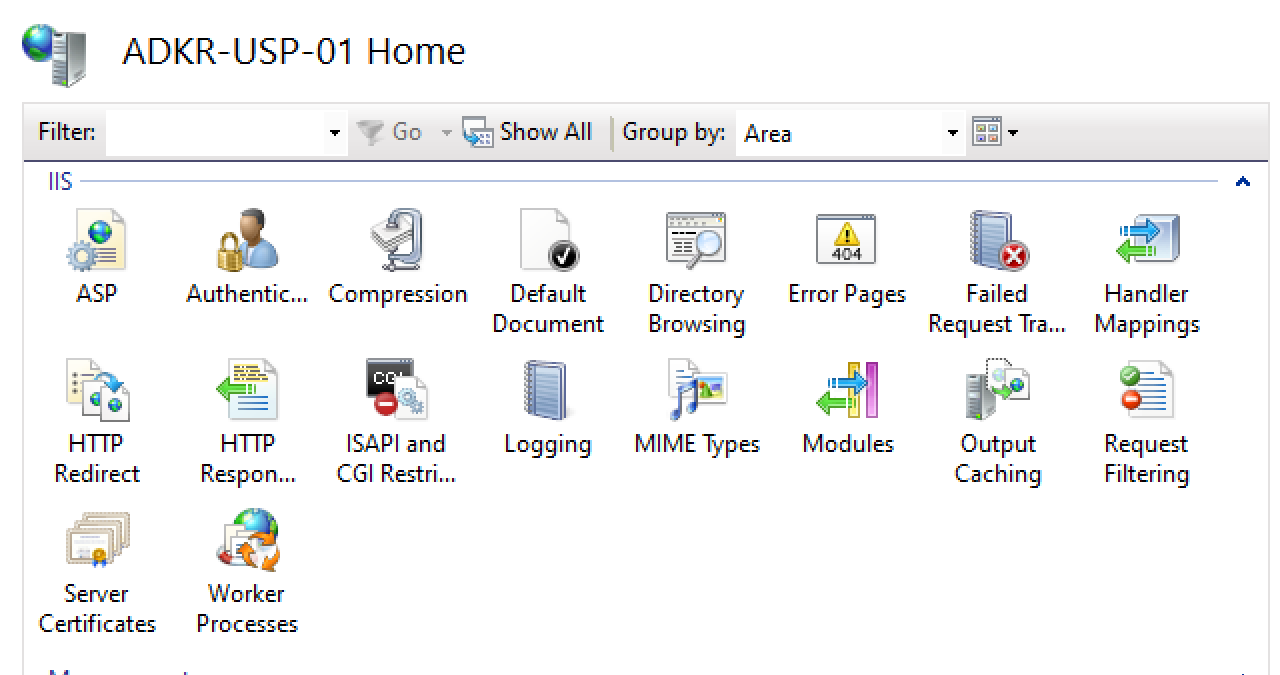

• 설치된 IIS APP 접속 -> Server Certification 선택

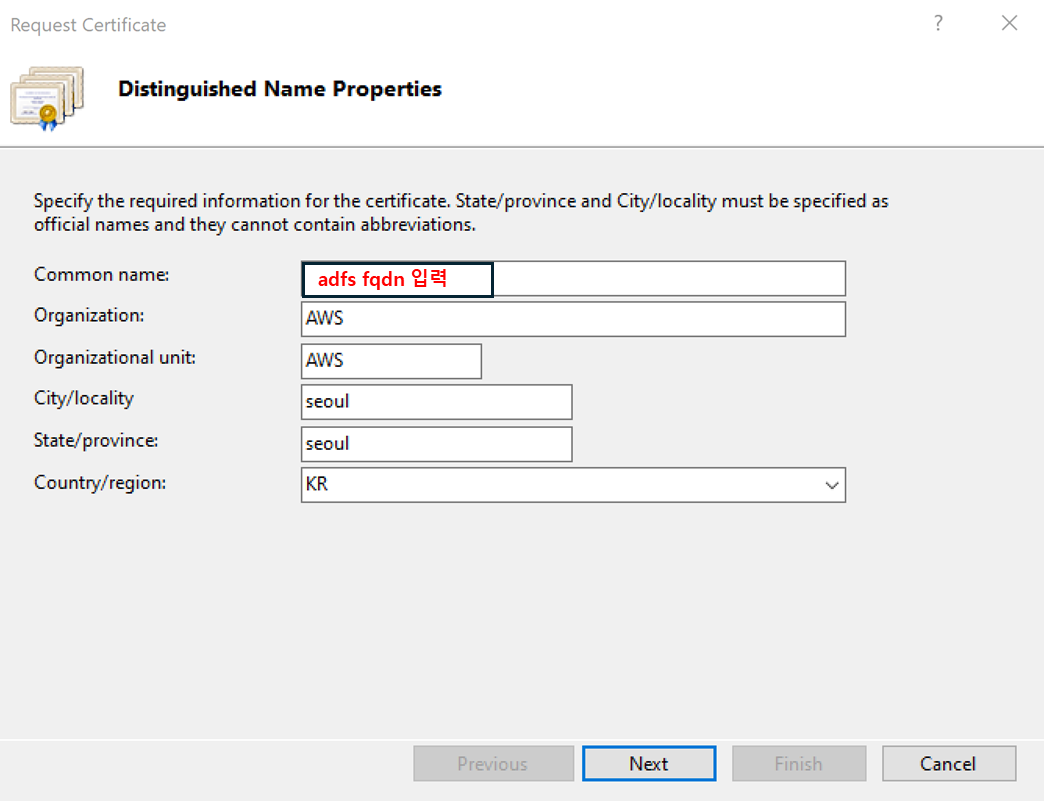

• 오른쪽 버튼 클릭 후 "Create Cerificate Request" 선택



• 기본 값 선택 후 저장할 위치를 선택해 줍니다. 그러면 Private Key가 txt 파일로 지정한 경로에 생성이 됩니다.

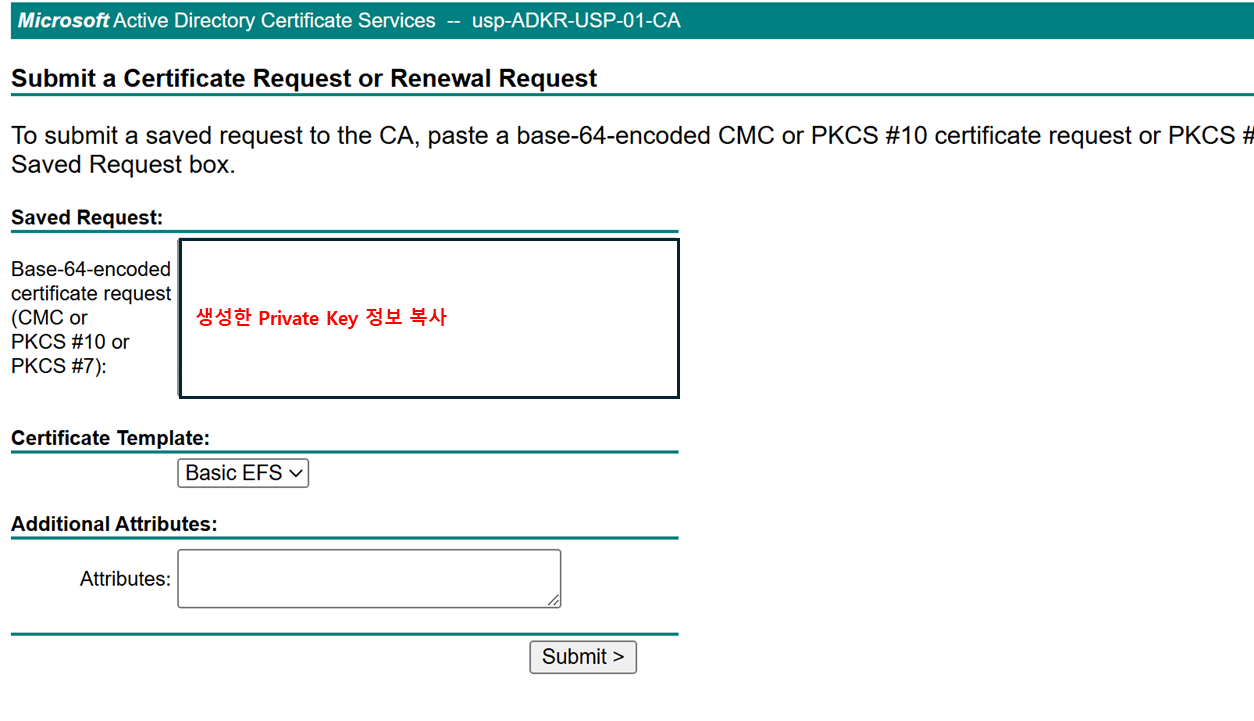

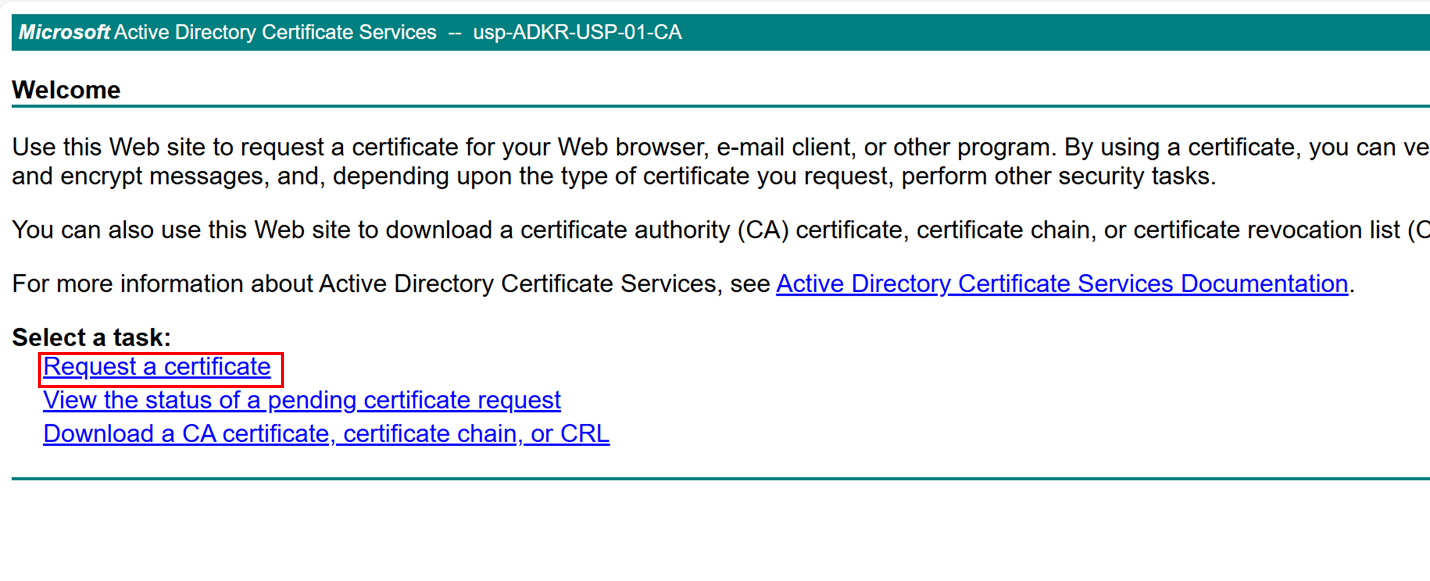

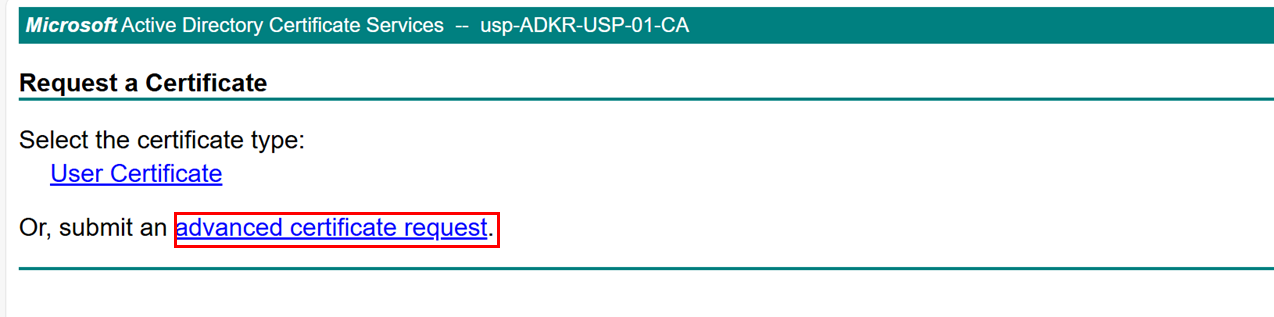

• Web 인증서 등록을 위해 Web 사이트 접속 (URL: http://<Server 도메인>/certsrv

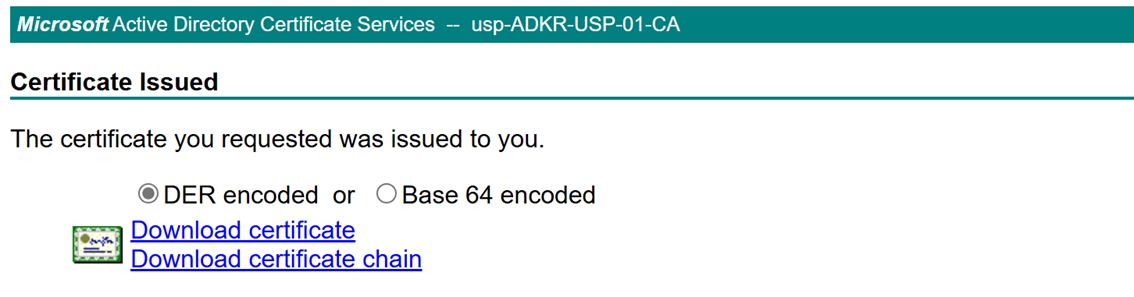

• 위의 과정을 통해, Certificate를 다운로드 했으면, Certifiacte Request를 완료해줍니다.

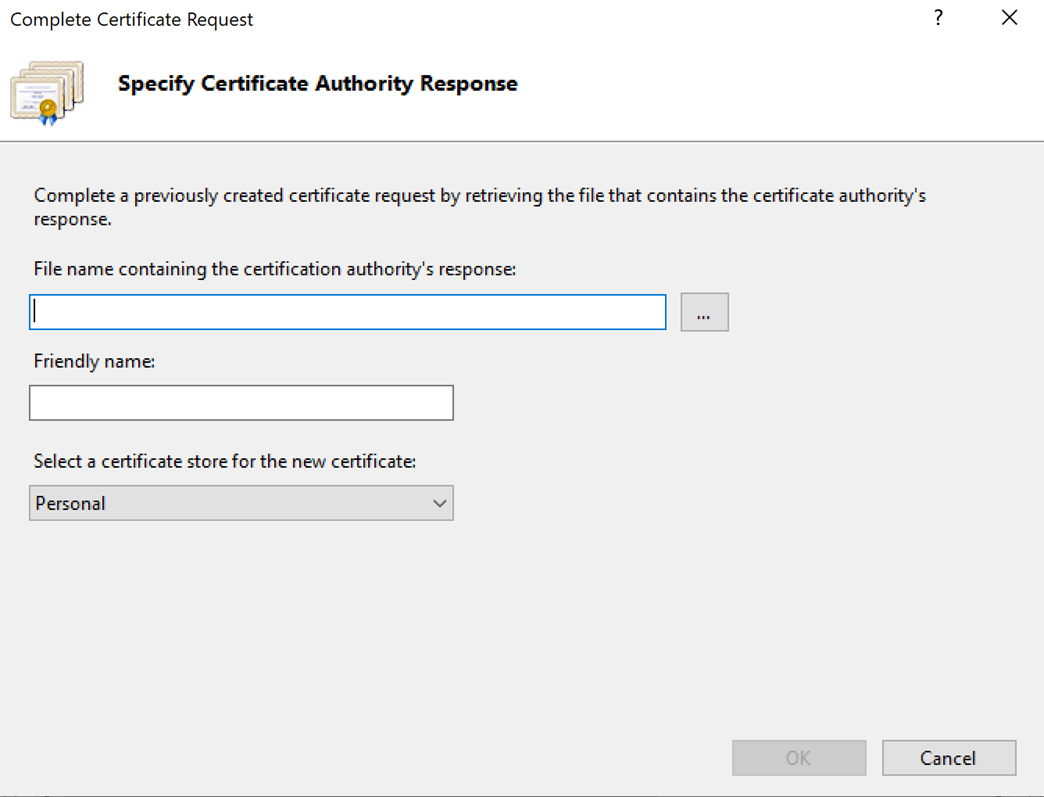

• 다시 Server Certification으로 돌아와서 "Complete Certifiacte Request" 실행
• 위의 다운로드 받은 Certificate를 등록해줍니다.

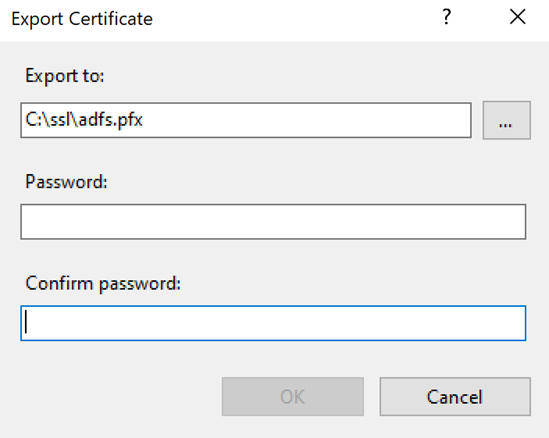

• 생성 완료 후 해당 인증서를 Export 해줍니다.
• Export 시 사용할 SSL 인증서의 암호를 입력해줍니다.



• 그러면, 지정한 경로에 *pfx 확장자 파일의 SSL 인증서가 생성이 됩니다.

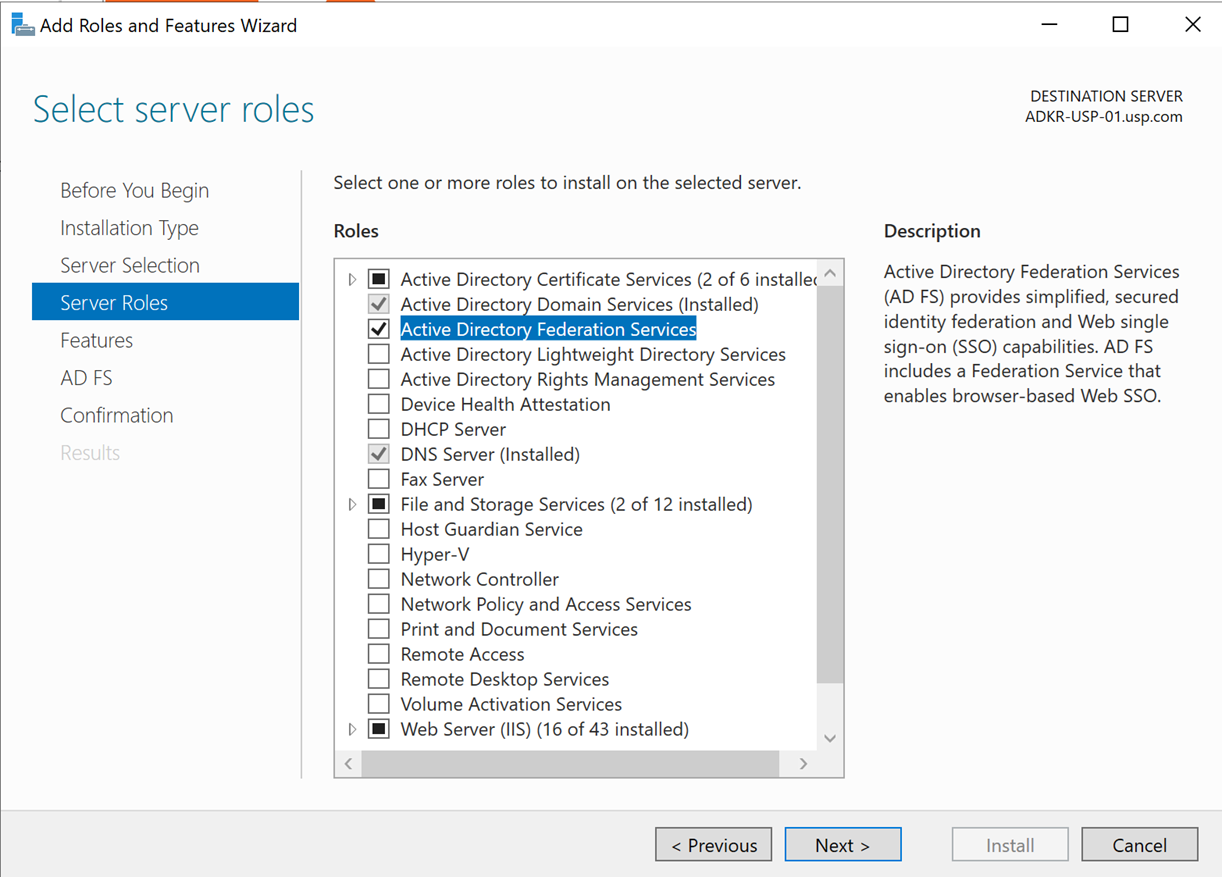

• 다음으로, AD FS 기능 설치를 진행합니다.

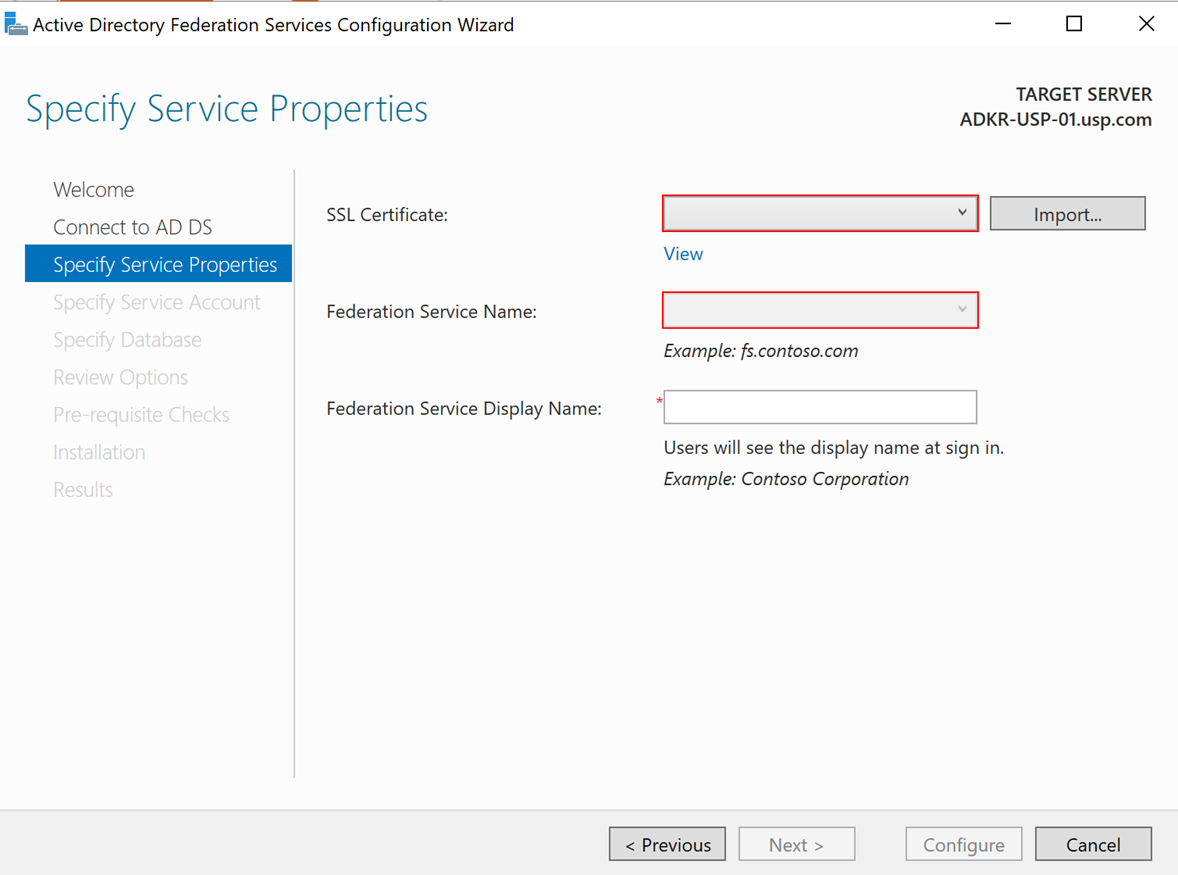

• 기능 설치 시, 아까 생성한 SSL 인증서 정보를 등록해 줍니다.





• 여기서 AD FS 서비스 실행 시 GMSA(Group Managed Service Account)를 사용할 것인데 생성을 위해 Powershell 실행 후 KDS 루트 키를 아래 명령어로 임시로 활성화 해줍니다.
  • # add-kdsrootkey -effectivetime (get-date).addhours(-10)

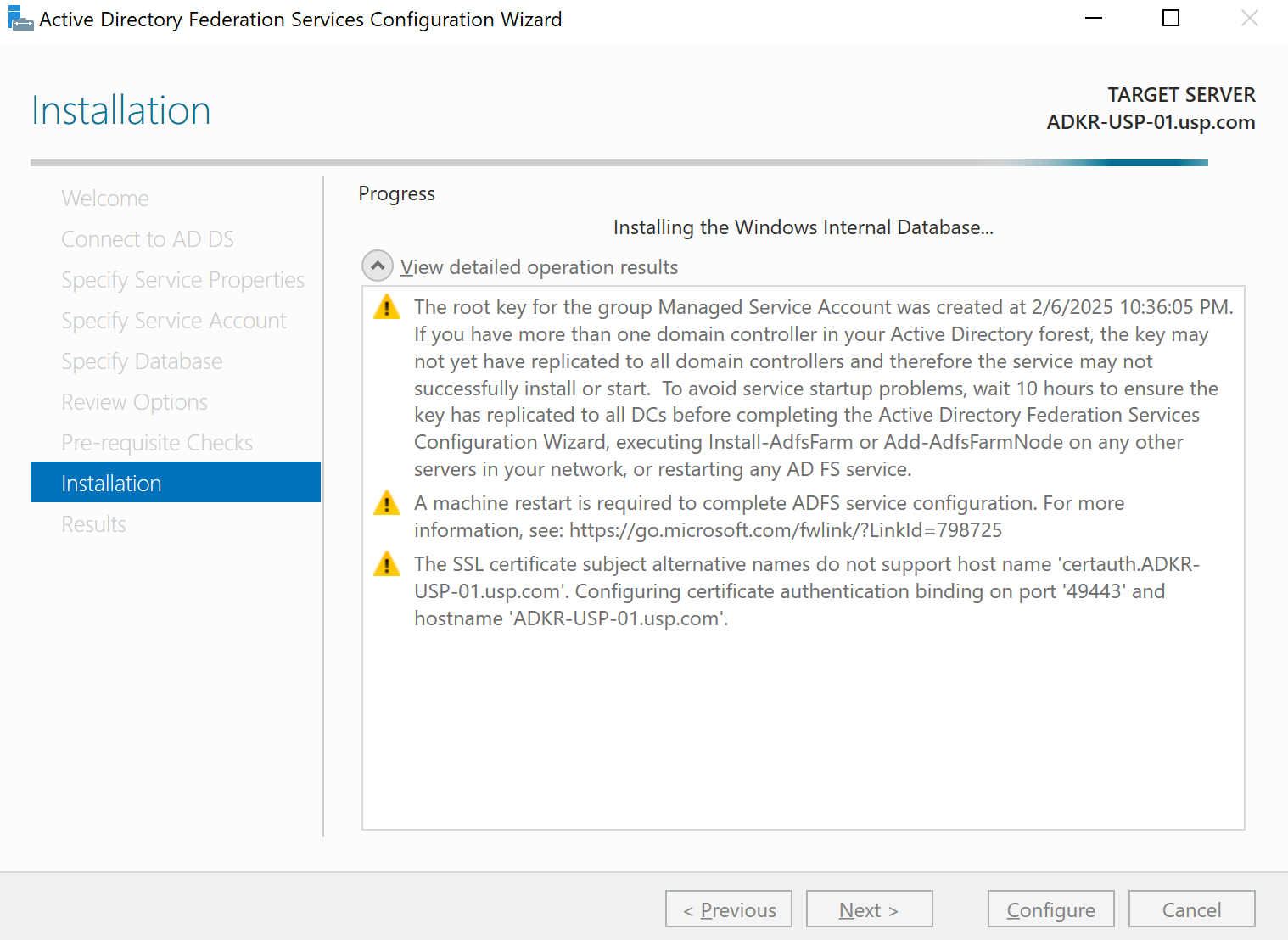

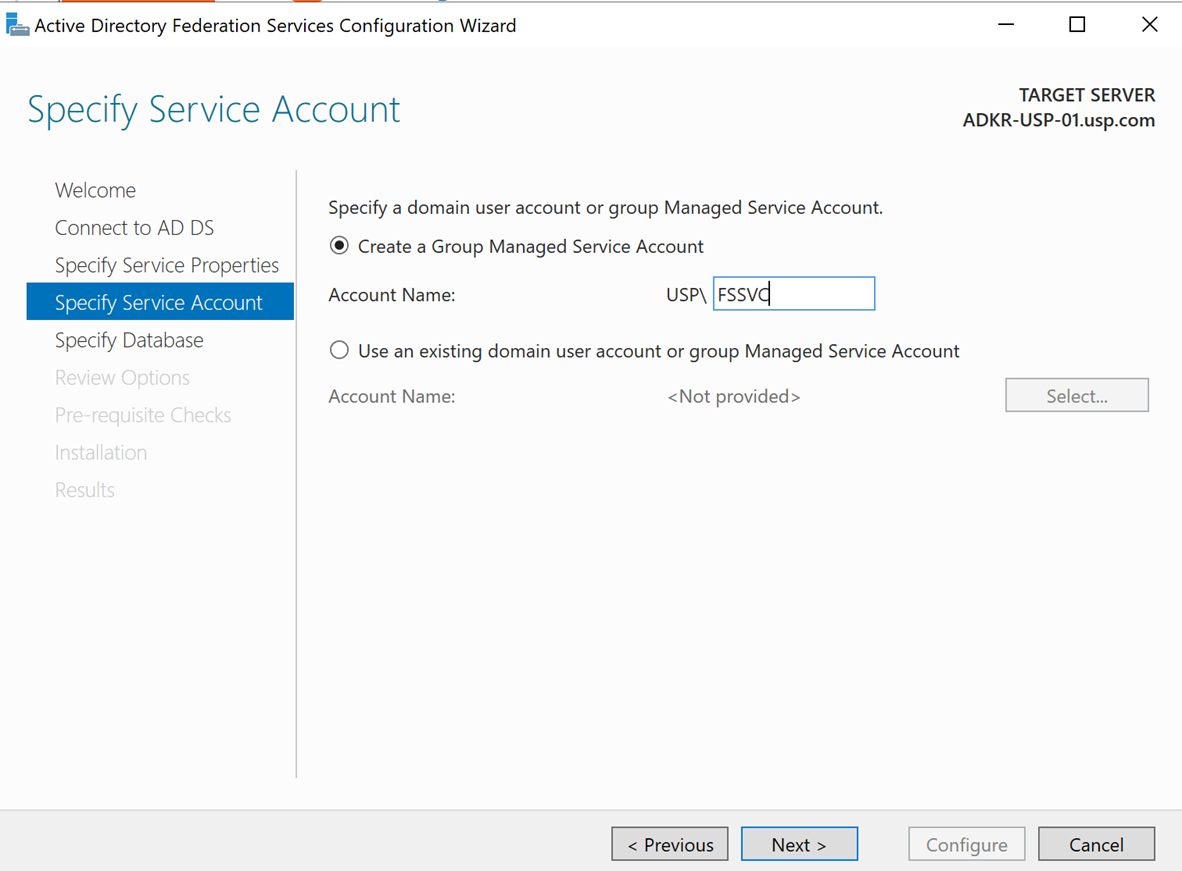

• 그러면, 아래와 같이 GMSA 계정 입력 창이 활성화 됩니다.



• 설치 및 설정 작업을 마무리 합니다.



• AD FS 진행 전, AWS IAM에서 Metadata를 통해 SAML 연동을 하여, 연동 포인트를 우선 생성해주겠습니다.
• https://<서버 FQDN>/FederationMetadata/2007-06/FederationMetadata.xml

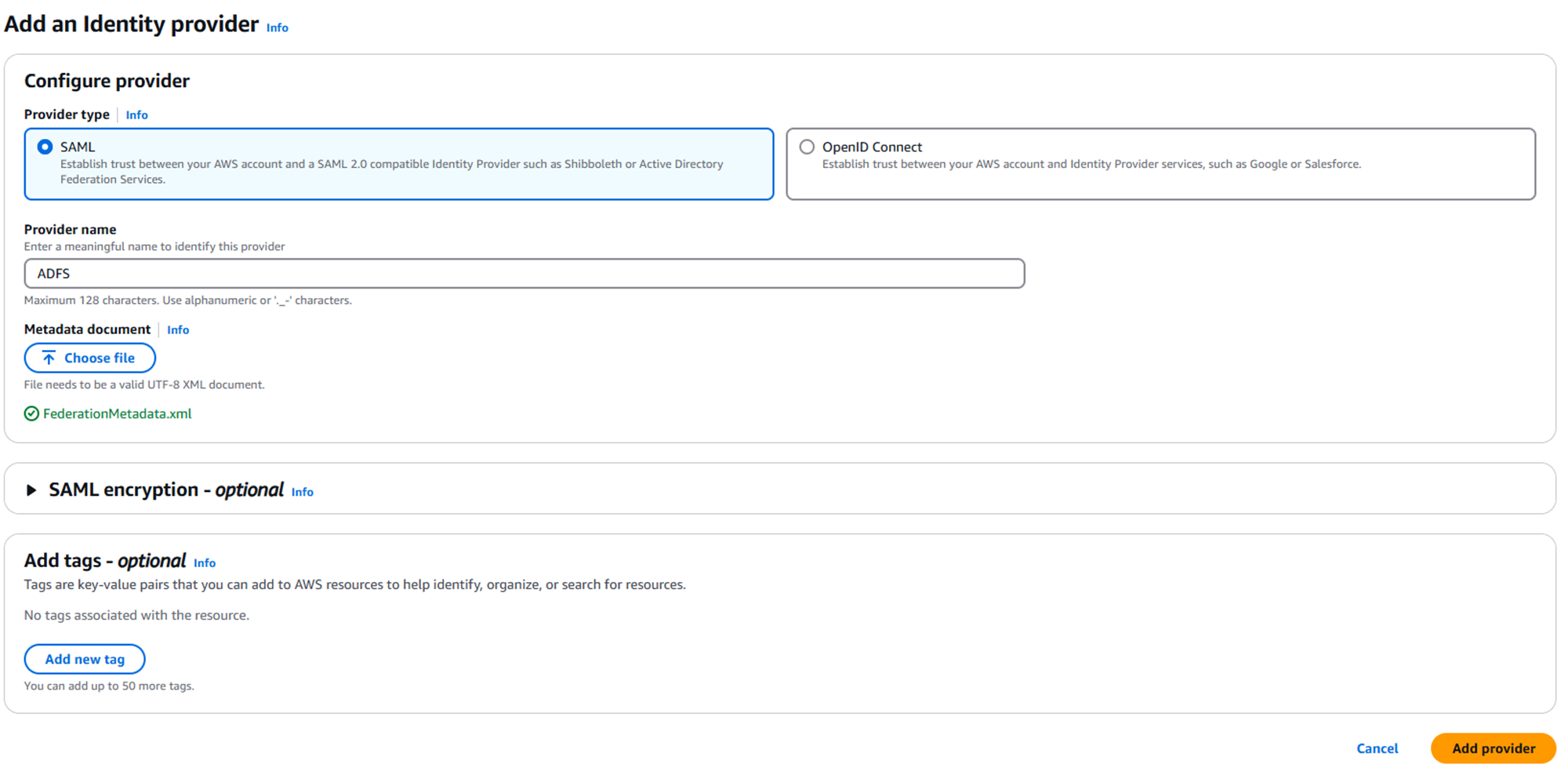

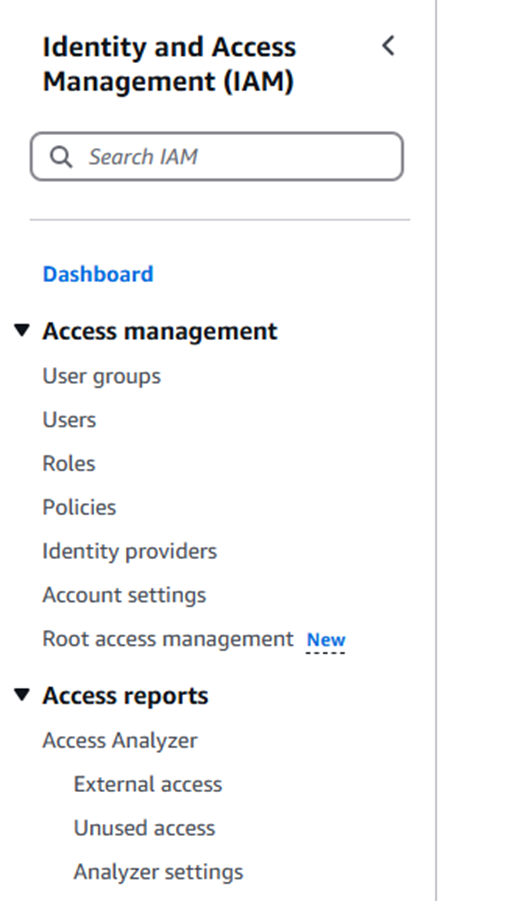

• AWS Console -> IAM -> Identity Providers 선택




• 메타데이터 파일 다운로드 후 AWS Identity Providers에서 등록 진행



• AD FS 다시 접속 후 Relying Party Trusts 추가
  • https://signin.aws.amazon.com/static/saml-metadata.xml / AWS Federation metadata URL 활용

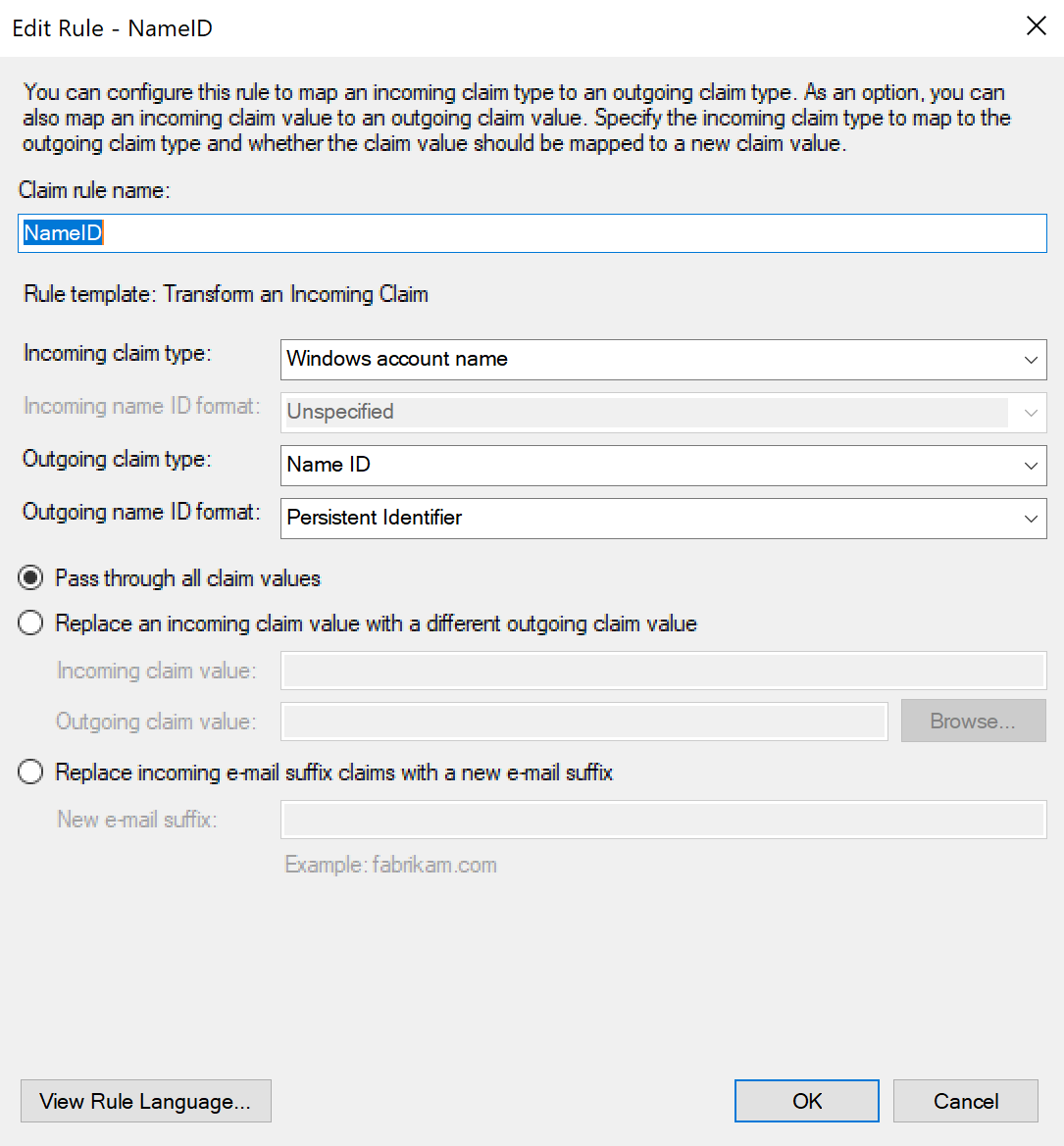

• Rule#1
  • Claim rule template
    • Transform an Incoming Claim
  • Claim Rule

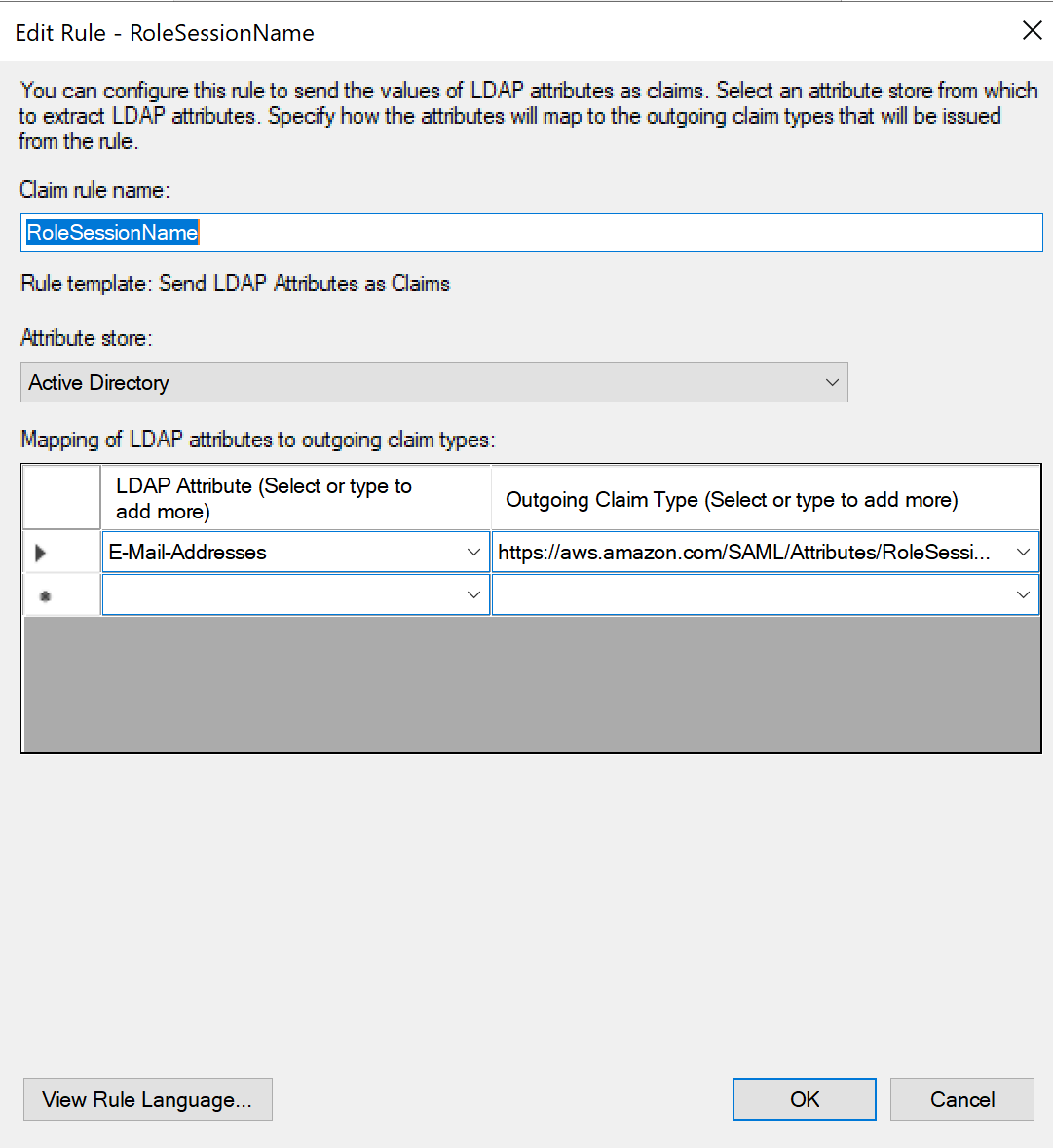

• Rule#2
  • Claim rule Template
    • Send LDAP Attributes as Claims
  • Claim Rule (https://aws.amazon.com/SAML/Attributes/RoleSessionName)



• Rule#3
  • Claim rule Template
    • Send Claims Using a Custom Rule
  • Claim Rule Name
    • Get AD Groups
  • Custom Rule


    c:[Type == "http://schemas.microsoft.com/ws/2008/06/identity/claims/windowsaccountname", Issuer == "AD AUTHORITY"]
     => add(store = "Active Directory", types = ("http://temp/variable"), query = ";tokenGroups;{0}", param = c.Value);

• Rule#4
  • Claim rule Template
    • Send Claims Using a Custom Rule
  • Claim Rule Name
    • Role
  • Custom Rule


    c:[Type == "http://temp/variable", Value =~ "(?i)^AWS-"]
     => issue(Type = "https://aws.amazon.com/SAML/Attributes/Role", Value = RegExReplace(c.Value, "AWS-", "arn:aws:iam::<acccount id>:saml-provider/<provider_name>,arn:aws:iam::<account id>:role/ADFS-"));

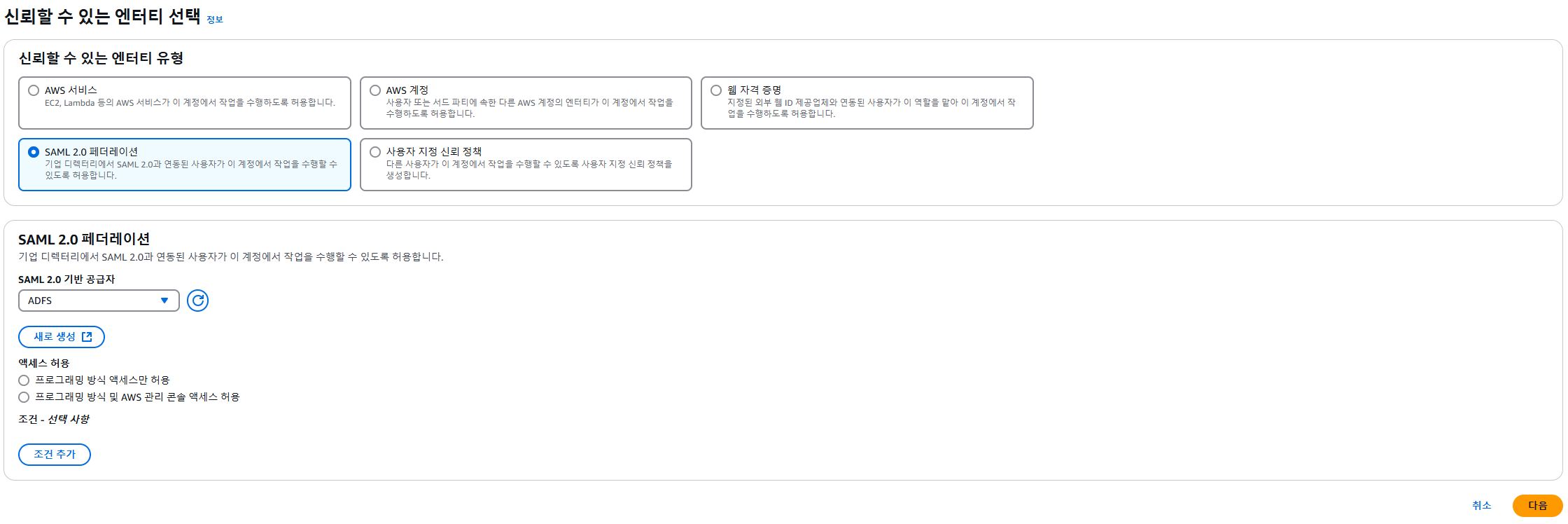

• AWS IAM에서 SMAL용 Role을 생성해줍니다.

  • ADFS-Admin
  • ADFS-Dev

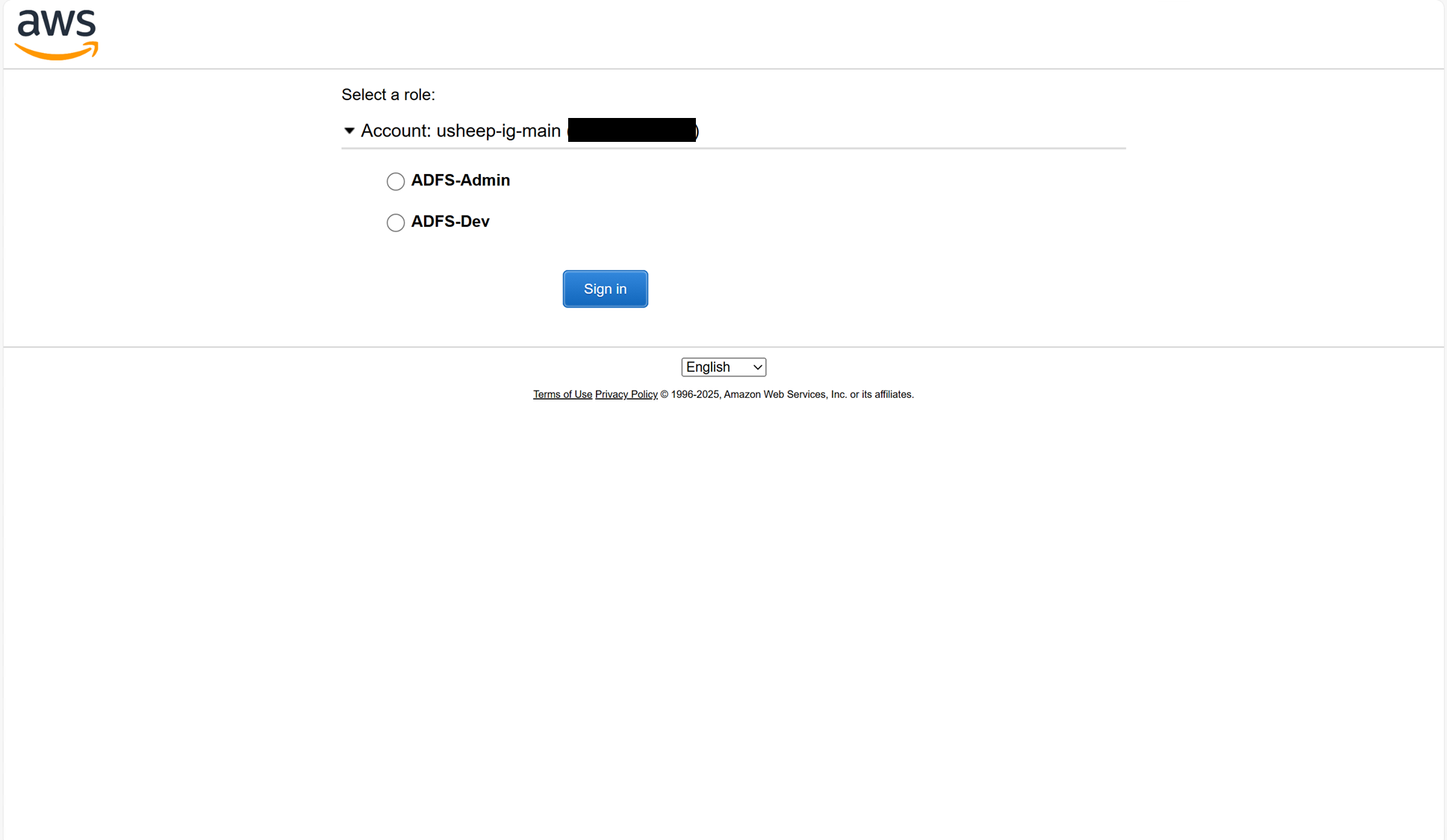

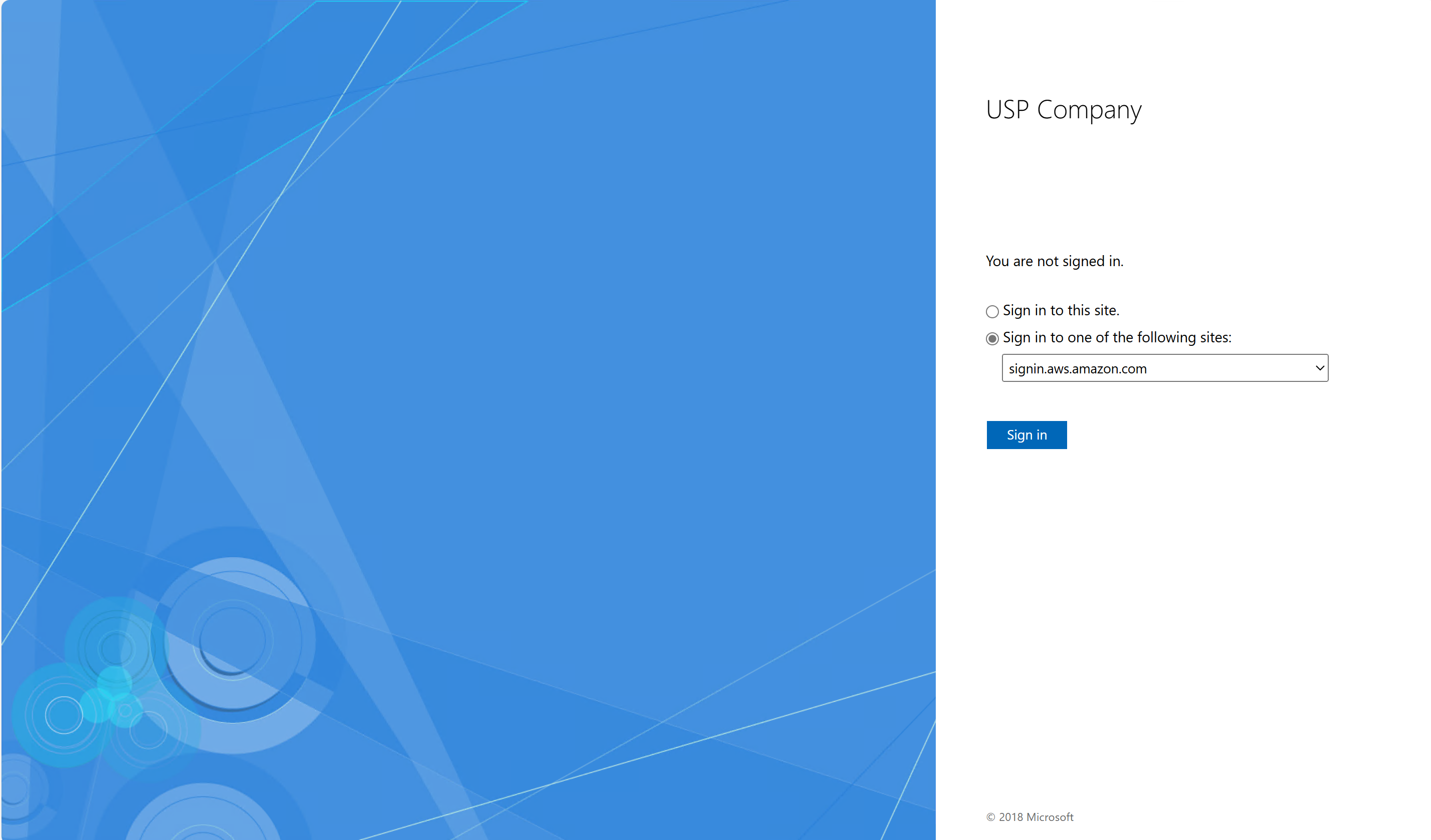

• SSO 사이트 접속 후 역할 전환 확인
  • https://<AD FQDN>/adfs/ls/idpinitiatedsignon.aspx



• 접속 확인







• 참조 사이트
  • https://aws.amazon.com/ko/blogs/security/aws-federated-authentication-with-active-directory-federation-services-ad-fs/

AWS Federated Authentication with Active Directory Federation Services (AD FS) | Amazon Web Services
